sourcing map Enkoder obrotowy 360 stopni Przełącznik kodu Potencjometr cyfrowy EC11 7-pinowy 15mm D-Shaft 2szt
Specyfikacja produktu
- Typ: kod kodera z przełącznikiem; Metoda regulacji: 360 stopni; cyfry: 20 cyfr; Numery pinów: 7; Napięcie znamionowe: 5 woltów; Typ wału: Typ D

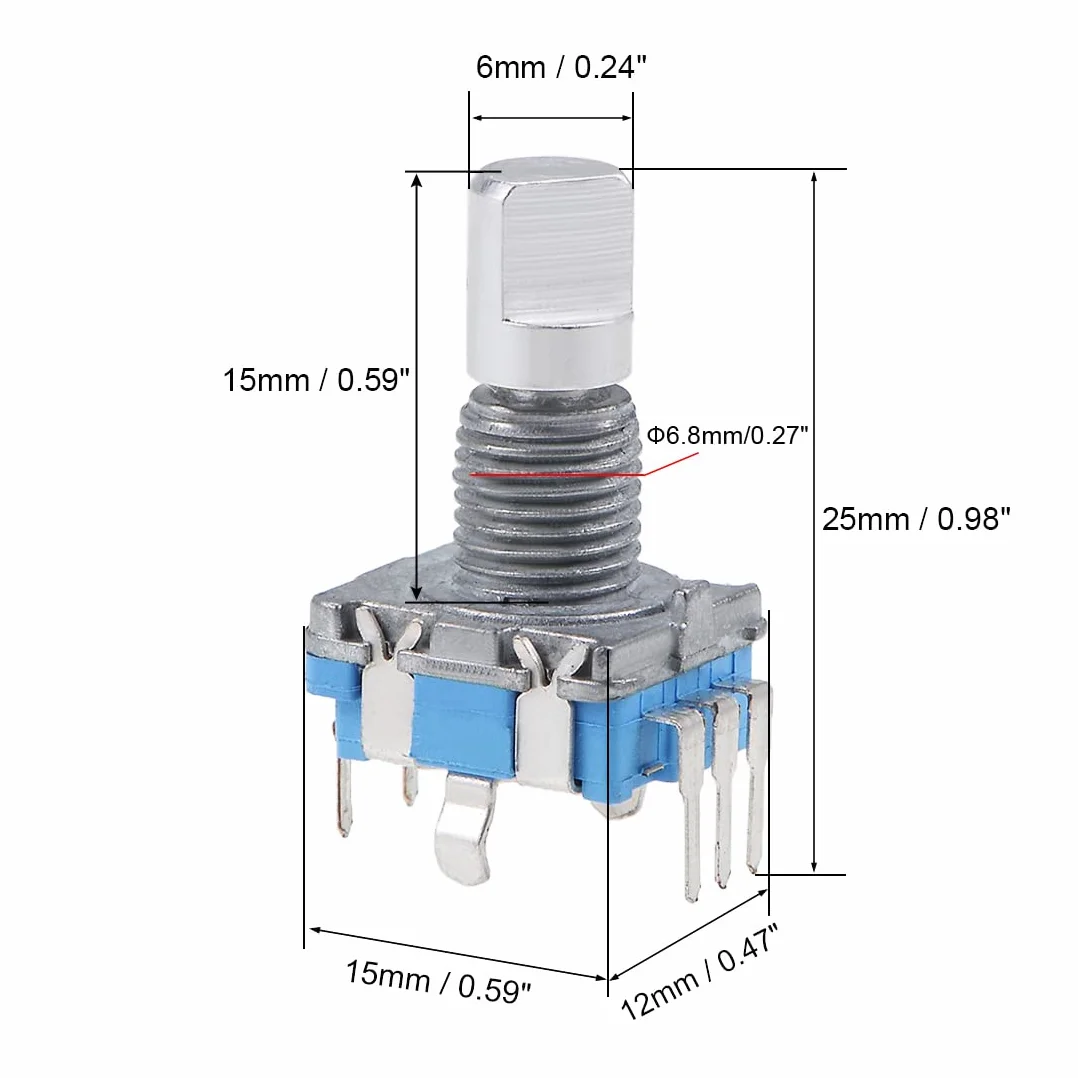

- Średnica wału: 6 mm / 0,24 cala; Wysokość wału: 15 mm / 0,59"; Średnica gwintu: 6,8 mm / 0,27"; Wymiar całkowity: 15mm x 12mm x 25mm / 0,59" x 0,47" x 0,98" (dł. x szer. x wys.)
- W obrocie do przodu faza linii A prowadzi fazę linii B; po odwróceniu faza linii B prowadzi do fazy linii A. Współczynnik faz i liczbę obrotów AB można zidentyfikować za pomocą prostego cyfrowego obwodu logicznego (ekskluzywne drzwi OR i klapki D).
- Podczas obracania enkodera obrotowego można policzyć w kierunku dodatnim i odwrotnym podczas obrotu częstotliwości impulsu wyjściowego, w przeciwieństwie do liczby potencjometru obrotowego, te liczby obrotów nie są ograniczone. Za pomocą przycisków na enkoderze obrotowym można go zresetować do stanu początkowego, który zaczyna odliczać od 0.
- Zastosowania: sterowanie przemysłowe, robotyka, soczewki fotograficzne, komputerowe urządzenia wejściowe, takie jak myszy opto-mechaniczne i kulki śledzące, reometry o kontrolowanym napięciu.
